En el mercado hispanohablante, el radio de curvatura de tuberías de HDPE es uno de los parámetros técnicos más críticos en el diseño e instalación de tuberías. Ya sea en el suministro de agua municipal, la descarga de aguas residuales, el riego agrícola, el transporte de fluidos mineros o la construcción de redes de gasoductos, las tuberías de HDPE (polietileno de alta densidad) se utilizan ampliamente debido a su alta flexibilidad, resistencia al impacto y a la corrosión, alto rendimiento de sellado de conexiones, buena adaptabilidad constructiva y una vida útil de más de 50 años. Sin embargo, la capacidad de curvatura para cumplir con los requisitos de la construcción en terrenos y espacios complejos, el diseño razonable del radio de curvatura y la calidad del material de la tubería determinan directamente la confiabilidad y la estabilidad a largo plazo del proyecto.
El radio de curvatura se refiere al radio mínimo de curvatura que una tubería puede doblar sin juntas mecánicas externas, calentamiento, daños en la estructura de la pared de la tubería ni impacto en la capacidad de carga de presión interna. Un radio de curvatura menor indica una mayor flexibilidad en la tubería, lo que la hace más adecuada para espacios reducidos, instalaciones en esquinas, terrenos montañosos y accidentados, construcción de zanjas no rectas, evasión de obstáculos, tendido de tuberías en puentes y tuberías para salas de equipos.
En el caso de las tuberías de HDPE, el diseño del radio de curvatura afecta a los siguientes indicadores de ingeniería fundamentales:
Si causará concentración de tensiones en la pared de la tubería, lo que afectaría la resistencia a la presión.
Si una curvatura excesiva causará blanqueamiento, arrugas, microfisuras o incluso daños en la tubería.
Si reducirá la eficiencia del transporte de agua, gas o fluidos.
Si afectará la estabilidad del sellado de las uniones termofusibles/electrofusionadas.
Si cumple con las normas de ingeniería locales (ISO, EN, ASTM, UNE, IRAM, etc.).
En los países de habla hispana, los proyectos de ingeniería suelen tener requisitos estrictos para los parámetros de curvatura de las tuberías. Por ejemplo, en aplicaciones como la minería chilena, los sistemas de irrigación mexicanos, el suministro de agua municipal español, las redes de tuberías de montaña peruanas, la descarga de aguas residuales colombianas, la transmisión de gas natural argentino y el suministro de agua a gran altitud de Ecuador, el radio de curvatura de las tuberías de HDPE debe calcularse con precisión para garantizar la viabilidad de la construcción y el cumplimiento de la aceptación.
La capacidad de flexión de las tuberías de HDPE se ve afectada por diversos factores:
|
Influencing Factor |
Description |
|
Pipe Outer Diameter (OD) |
The larger the diameter, the larger the bending radius. |
|
Pipe Wall Thickness / SDR Value |
The higher the SDR (thinner wall), the smaller the bending radius. |
|
Material Grade (PE80 / PE100 / PE100-RC / UHMWPE) |
Higher molecular density provides stronger bending and crack resistance. |
|
Installation Temperature |
At low temperatures, the bending radius should be appropriately increased. |
|
Whether the Pipe is Pressurized |
Pressurized operation is not recommended to reach the minimum bending radius. |
|
Installation Method |
Factors such as direct burial, casing, cable tray, or bending pull affect parameter selection. |
Parámetros estándar de la industria comúnmente utilizados: Tuberías sin presión (drenaje por gravedad, protección de cableado, etc.): Radio mínimo de curvatura ≈ 15 × DE
Tuberías a presión (suministro de agua municipal, riego por aspersión, gas, fluidos industriales): Radio mínimo de curvatura ≈ 25～35 × DE
Tuberías de PE100: 20～25 × DE
PE100-RC (grado reforzado resistente a las grietas): 12～18 × DE
UHMWPE (polietileno de ultra alto peso molecular): 8～12 × DE
⚠ Los parámetros anteriores son solo valores estándar de la industria; los diseños de ingeniería deben ajustarse a las condiciones del sitio.
1. Chile (Transporte minero): Chile es uno de los mayores consumidores mundiales de tuberías para minería. El tendido de tuberías a menudo requiere atravesar montañas, minas, zanjas sinuosas y plataformas de conexión de equipos. Las tuberías PE100-RC y PE100 se utilizan comúnmente para transportar lodos, fluidos químicos y agua en circulación, lo que requiere radios de curvatura pequeños y materiales resistentes a las grietas y la abrasión.

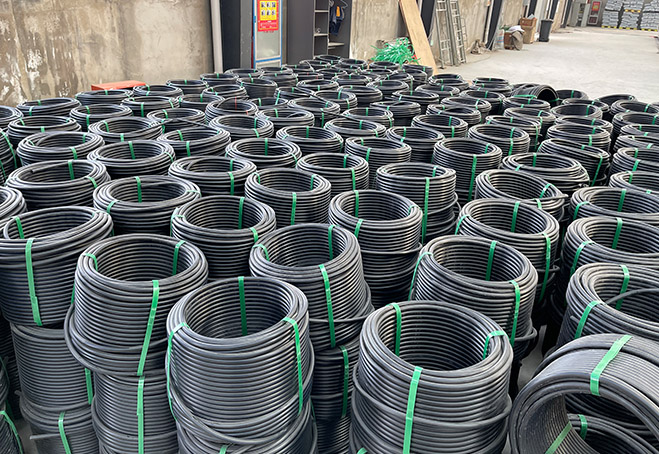

2. México (Riego agrícola): Los sistemas de riego mexicanos utilizan ampliamente tuberías de HDPE de 32 mm a 250 mm, especialmente en sistemas de tuberías de esquina para riego por aspersión y goteo en explotaciones agrícolas. Un radio de curvatura bien diseñado puede reducir el número de curvas, mejorar la fiabilidad del sellado y reducir los costos.
3. España (Red de tuberías municipales): La ingeniería de tuberías española cumple con normas como ISO 4427, UNE-EN 12201 e ISO 4437 (gas). El HDPE se utiliza comúnmente en sistemas urbanos de suministro de agua y gas, lo que exige el cumplimiento de las normas y la facilidad de construcción.
4. Proyecto de Transmisión de Agua a Gran Altitud en Perú: El entorno de construcción en la sierra peruana es complejo, con frecuentes instalaciones de doblado. Este proyecto exige un alto rendimiento integral de las tuberías, incluyendo flexibilidad, resistencia a la presión, resistencia al agrietamiento y resistencia a bajas temperaturas.
5. Transmisión de Gas en Argentina: En Argentina se utilizan ampliamente tuberías de gas de HDPE de 90 mm a 400 mm. Durante la construcción, las tuberías deben mantener una resistencia a la presión estable incluso al doblarse.
Gracias a sus años de experiencia en el mercado hispanohablante, Puhui Industry se ha convertido en un proveedor clave para proyectos de ingeniería de tuberías en numerosos países hispanohablantes. Ofrece importantes ventajas en cuanto a flexibilidad de tuberías, resistencia a la flexión, cumplimiento normativo, entrega estable, rentabilidad y servicio posventa:
1. Amplia gama de grados de materiales: PE80, PE100, PE100-RC, PE100-RC reforzado contra grietas y UHMWPE (polietileno de peso molecular ultraalto).
Cumple con diferentes requisitos de radio de curvatura y niveles de presión de transporte de fluidos.
2. Rendimiento superior en la curvatura de tuberías
Las tuberías de HDPE de Puhui ofrecen un rendimiento estable en entornos de ingeniería complejos en países hispanohablantes. La serie PE100-RC, en particular, admite radios de curvatura más pequeños sin dañar la estructura de la pared de la tubería, lo que reduce el número de curvaturas y el riesgo de fugas.
3. Múltiples certificaciones internacionales, universalmente aceptadas para proyectos en países hispanohablantes.
Los productos Puhui cumplen con:
ISO 4427 (Abastecimiento de Agua)
ISO 4437 (Gas)
ISO 14001, ISO 9001 (Sistemas de Gestión)
UNE-EN 12201 (Norma Europea)
IRAM 13485 (Compatible con la Norma Argentina)
Garantizamos el cumplimiento normativo para la aceptación de proyectos en mercados hispanohablantes.
4. Sólida capacidad de localización en español: Ofrece manuales, parámetros técnicos, soporte para cálculos de ingeniería, sugerencias de diseño y contratos en español. Comunicación fluida con los canales de compras, ingeniería y distribución hispanohablantes.
5. Cadena de suministro estable y fiable: Amplio stock de tuberías de diámetro grande y pequeño. Plazos de entrega controlables; red logística que cubre países hispanohablantes de Sudamérica, Centroamérica y Europa. Adecuado para la ejecución de proyectos a gran escala y para una cooperación marco a largo plazo.
6. Importantes ventajas en costos: Sustituye numerosos codos por codos de tubería, lo que ahorra en costos de adquisición de accesorios. Alta eficiencia de construcción, reduciendo los costos de mano de obra y excavación. El costo total es significativamente menor que las soluciones que utilizan numerosos codos.
7. Sistema integral de soporte posventa: Política de garantía clara. Ofrece orientación sobre la construcción en obra, preguntas y respuestas técnicas, reemplazo de piezas dañadas y suministro de repuestos a largo plazo.
Mayor flexibilidad, ideal para terrenos complejos
La flexión no afecta la resistencia a la presión
Menos curvas = menor riesgo de fugas
Mayor eficiencia de transporte
Cumple con las normas de ingeniería y criterios de aceptación de los países hispanohablantes
Entrega confiable, precios estables y servicio local
Costos de proyecto significativamente reducidos
En el campo de la ingeniería de tuberías en los países hispanohablantes, el HDPE (Radio de curvatura de tubería) no es solo un parámetro técnico, sino un indicador clave para medir la flexibilidad de las tuberías, la eficiencia de la construcción y la fiabilidad del proyecto. Puhui Industry, con su excelente rendimiento de materiales, mayor resistencia a la flexión y al agrietamiento, amplia compatibilidad con las normas de certificación, servicio local en español, entrega estable y significativas ventajas en costos, se ha convertido en uno de los proveedores más confiables para proyectos de ingeniería de tuberías de HDPE en el mercado hispanohablante.
