Δ Materias primas: PP, acero al carbono
Δ Diámetro : DN15-630mm (1/2 pulgada-24 pulgadas)
Δ Presión : PN10, PN16, ASME B16.5 Class150
Δ Estándares : GB/9119-2010; ISO 7005-1:1992; DIN 2501; DIN 2576
Email: [email protected]

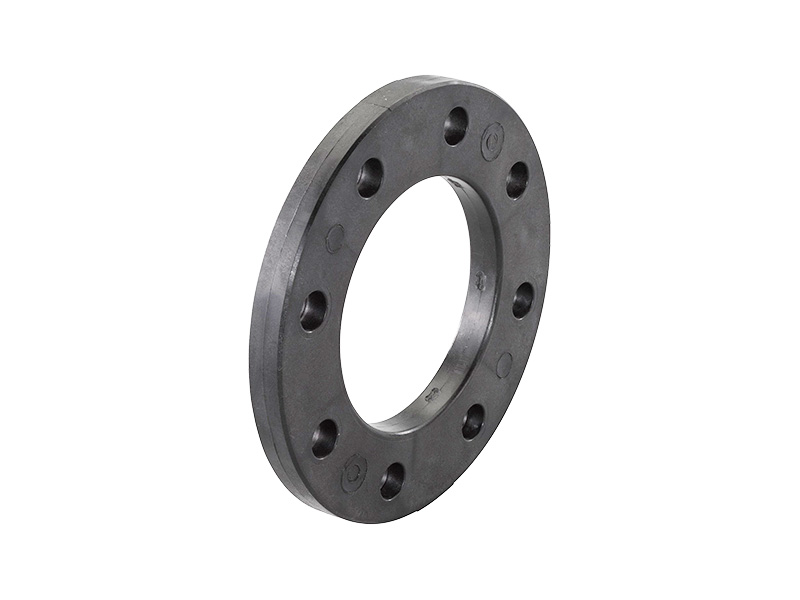

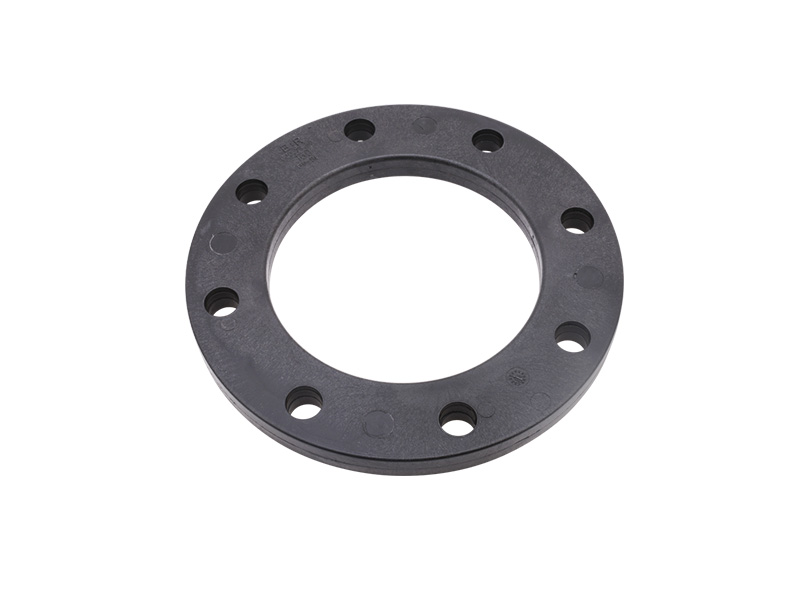

DescripciónPuhui puede proporcionar una gama de anillos de respaldo para conexiones mecánicas en acero galvanizado, acero inoxidable, hierro dúctil y acero recubierto de polipropileno. Siempre hay uso para el sistema de tuberías de plástico en Química, minería, agua, petróleo, etc. Systerm.
También podemos suministrar anillos de refuerzo de brida de plástico reforzados con PP y anillos de refuerzo de acero revestido con PP, junto con una gama completa de extremos de manguito de plástico según las normas EN, ISO, EE.UU., etc.
Parametros|
SIZE |
DN |
K |
n |
D |
B |
d |
h |
|
1/2″ |
20 |
60 |
4 |
98 |
32 |
16 |
14 |
|
3/4″ |
25 |
70 |
4 |
108 |
37 |
16 |
14 |
|
1″ |
32 |
79 |
4 |
120 |
44 |
16 |
14 |
|
11/4″ |
40 |
89 |
4 |
140 |
52 |
16 |
16 |
|
11/2″ |
50 |
98 |
4 |
150 |
63 |
16 |
16 |
|
2″ |
63 |
121 |
4 |
165 |
78 |
20 |
20 |
|
21/2″ |
75 |
140 |
4 |
185 |
92 |
20 |
20 |
|
3″ |
90 |
152 |
4 |
200 |
108 |
20 |
22 |
|
4″ |
110 |
191 |
8 |
230 |
128 |
20 |
22 |
|
[4″] |
125B |
191 |
8 |
230 |
140 |
20 |
22 |
|
5″ |
125 |
216 |
8 |
260 |
140 |
23 |
24 |
|
[5″] |
140 |
216 |
8 |
260 |
158 |
23 |
24 |
|
6″ |
160 |
241 |
8 |
286 |
178 |
23 |
26 |
|
[6″] |
180 |
241 |
8 |
286 |
195 |
23 |
26 |
|
8″ |
200 |
298 |
8 |
345 |
235 |
23 |
28 |
|
[8″] |
225 |
298 |
8 |
345 |
240 |
23 |
28 |
|
10″ |
250 |
362 |
12 |
410 |
288 |
26 |
30 |
|
[10″] |
280 |
362 |
12 |
410 |
294 |
26 |
30 |
|
12″ |
315 |
432 |
12 |
485 |
345 |
26 |
35 |
|
14″ |
355 |
476 |
12 |
535 |
376 |
30 |
40 |
|
16″ |
400 |
540 |
16 |
600 |
430 |
30 |
40 |
|
18″ |
450 |
578 |
16 |
640 |
470 |
32 |
45 |
|
20″ |
500 |
635 |
20 |
700 |
533 |
32 |
45 |
|
22″ |
560 |
692 |
20 |
760 |
590 |
35 |
50 |
|
24″ |
630 |
749 |
20 |
820 |
645 |
35 |
50 |
