Δ Materias primas: Hierro dúctil según ASTM A536 Gr64/45/12
Δ Diámetro : 1 pulgada - 24 pulgadas
Δ Acabado superficial : Pintado, Resina epoxi ligada por fusión (Fusion Bonded Epoxy Coating)
Δ Normas: ANSI B16.5 Clase 150
Email: [email protected]

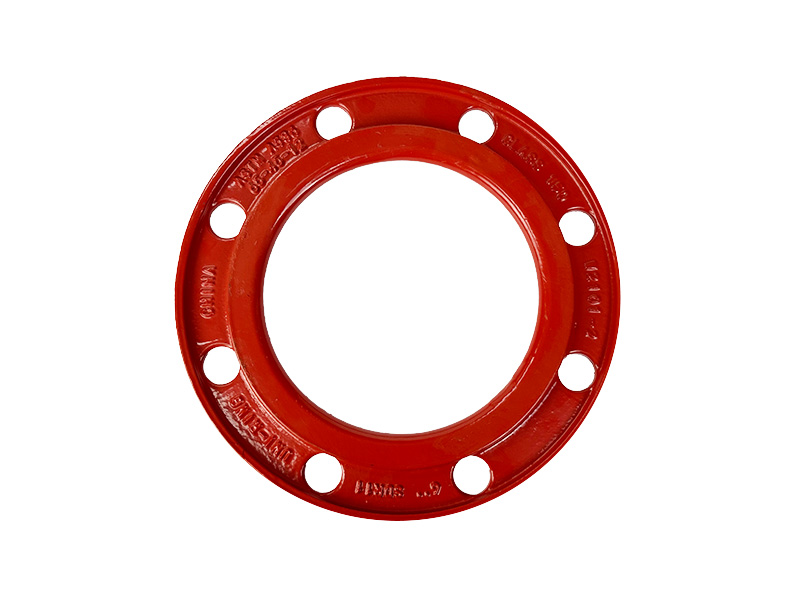

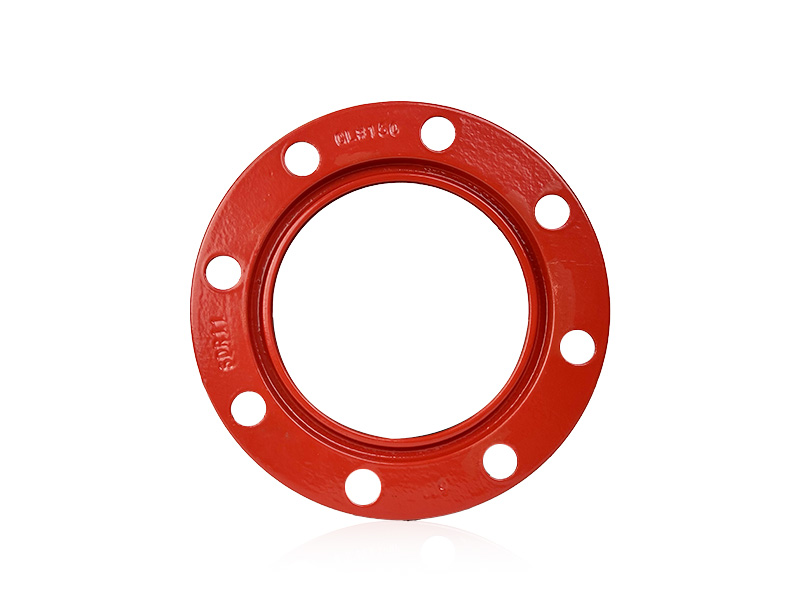

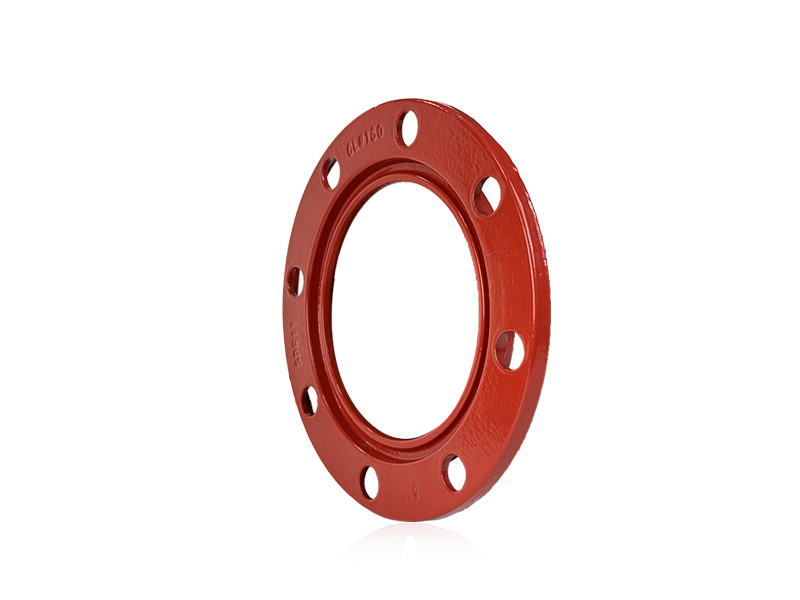

Los anillos de respaldo de hierro dúctil (bridas) se utilizan con adaptadores de brida y extremos de colilla de HDPE/PP, y tienen ventajas de mayor resistencia, menor peso y anticorrosión.
Puhui producir una gama completa de adaptadores de brida de HDPE hasta 63″ y ofrecer un paquete completo de adaptadores de HDPE y anillos de respaldo para el cliente.

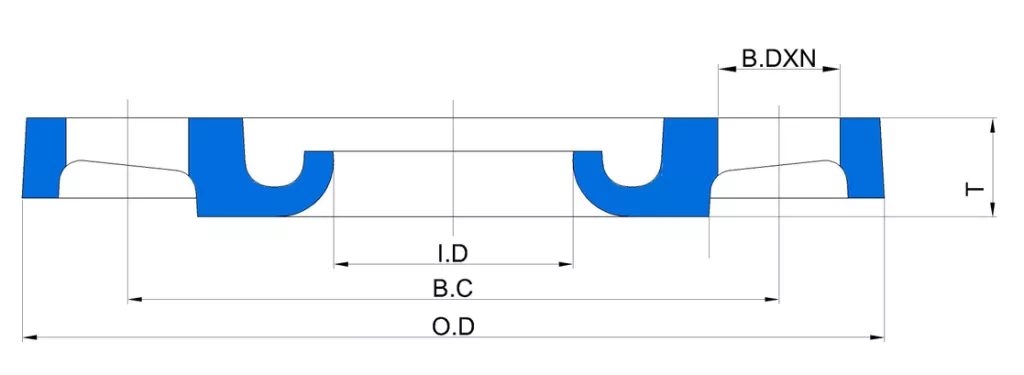

Medida |
Presión |
SDR |
Tipo |
OD |
ID |
T |
Número de perno |
Diámetro del orificio del perno |
Círculo de agujeros para pernos |
|
|
|
|
|
|
|
|
B.D. |
B.C. |
1″ |
267 PSI |
7 |
C |
4.25 |
1.38 |
0.56 |
4 |
0.63 |
3.12 |
1 1/4″ |
267 PSI |
7 |
C |
4.62 |
1.72 |
0.63 |
4 |
0.63 |
3.5 |
1 1/2″ |
267 PSI |
7 |
C |
5 |
1.97 |
0.69 |
4 |
0.63 |
3.88 |
2″ |
267 PSI |
7 |
C |
6 |
2.46 |
0.75 |
4 |
0.75 |
4.75 |
2 1/2″ |
267 PSI |
7 |
C |
7 |
2.97 |
0.88 |
4 |
0.75 |
5.5 |
3″ |
267 PSI |
7 |
C |
7.5 |
3.6 |
0.94 |
4 |
0.75 |
6 |
4″ |
267 PSI |
7 |
C |
9 |
4.6 |
0.94 |
8 |
0.75 |
7.5 |
5″ |
267 PSI |
7 |
C |
10 |
5.69 |
0.94 |
8 |
0.88 |
8.5 |
6″ |
267 PSI |
7 |
C |
11 |
6.75 |
1 |
8 |
0.88 |
9.5 |
8″ |
267 PSI |
7 |
C |
13.5 |
8.75 |
1.12 |
8 |
0.88 |
11.75 |
10″ |
267 PSI |
7 |
C |
16 |
10.92 |
1.19 |
12 |
1 |
14.25 |
12″ |
267 PSI |
7 |
C |
19 |
12.92 |
1.5 |
12 |
1 |
17 |
Medida |
Presión |
SDR |
Tipo |
OD |
ID |
T |
Número de perno |
Diámetro del orificio del perno |
Círculo de agujeros para pernos |
|
|
|
|
|
|
|
|
B.D. |
B.C. |
2″ |
160PSI |
11 |
B |
6 |
2.64 |
0.51 |
4 |
0.75 |
4.75 |
3″ |
160PSI |
11 |
B |
7.5 |
3.75 |
0.53 |
4 |
0.75 |
6 |
4″ |
160PSI |
11 |
B |
9 |
4.8 |
0.55 |
8 |
0.75 |
7.5 |
6″ |
160PSI |
11 |
B |
11 |
6.9 |
0.63 |
8 |
0.88 |
9.5 |
8″ |
160PSI |
11 |
B |
13.5 |
8.9 |
0.87 |
8 |
0.88 |
11.75 |
10″ |
160PSI |
11 |
B |
16 |
11 |
0.98 |
12 |
1 |
14.25 |
12″ |
160PSI |
11 |
B |
19 |
13.15 |
1.26 |
12 |
1.13 |
18.75 |
14″ |
160PSI |
11 |
B |
21 |
14.4 |
1.38 |
12 |
1.13 |
21.25 |
16″ |
160PSI |
11 |
B |
23.5 |
16.4 |
1.65 |
16 |
1.13 |
21.25 |
18″ |
160PSI |
11 |
B |
25 |
18.4 |
1.69 |
16 |
1.25 |
22.75 |
20″ |
160PSI |
11 |
B |
27.5 |
20.5 |
1.81 |
20 |
1.25 |
25 |
22″ |
160PSI |
11 |
B |
29.5 |
22.5 |
2.01 |
20 |
1.38 |
27.25 |
24″ |
160PSI |
11 |
B |
32 |
24.5 |
2.17 |
20 |
1.38 |
29.5 |
Medida |
Presión |
SDR |
Tipo |
OD |
ID |
T |
Número de perno |
Diámetro del orificio del perno |
Círculo de agujeros para pernos |
|
|
|
|
|
|
|
|
B.D. |
B.C. |
2″ |
267 PSI |
7 |
B |
6 |
2.63 |
0.75 |
4 |
0.75 |
4.75 |
3″ |
267 PSI |
7 |
B |
7.5 |
3.75 |
0.94 |
4 |
0.75 |
6 |
4″ |
267 PSI |
7 |
B |
9 |
4.75 |
0.94 |
8 |
0.75 |
7.5 |
6″ |
267 PSI |
7 |
B |
11 |
6.88 |
1 |
8 |
0.88 |
9.5 |
8″ |
267 PSI |
7 |
B |
13.5 |
8.88 |
1.12 |
8 |
0.88 |
11.75 |
10″ |
267 PSI |
7 |
B |
16 |
11 |
1.19 |
12 |
1 |
14.25 |
12″ |
267 PSI |
7 |
B |
19 |
13.13 |
1.5 |
12 |
1 |
17 |
